Вакуумный усилитель тормозов представляет собой сложную трудноразбираемую конструкцию. Для его регулировки и ремонта требуются квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопасность движения, низкокачественный его ремонт может привести к тяжелым последствиям, поэтому при неисправности заменяйте усилитель в сборе. Способы проверки работоспособности вакуумного усилителя тормозов описаны в разд. "Техническое обслуживание" (см. "Проверка работы вакуумного усилителя тормозов").
Замена вакуумного усилителя
Вам потребуются: отвертка с плоским лезвием, торцовая головка «на 13».

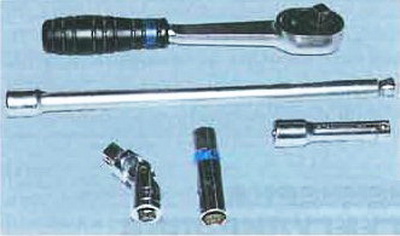

Для отворачивания труднодоступных гаек крепления вакуумного усилителя необходим набор торцовых головок, удлинителей и воротков, подобный изображенному на фото.
1. Отсоедините провод от клеммы «минус» аккумулятора.

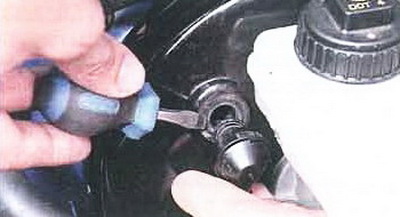

2. Отсоедините от вакуумного усилителя шланг к впускной трубе, поддев отверткой обратный клапан шланга.

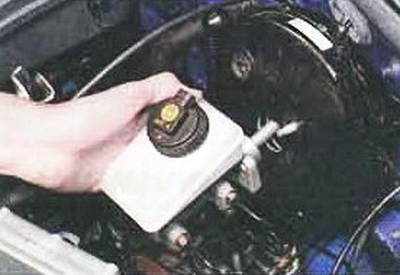

3. Снимите главный тормозной цилиндр (см. "Замена главного тормозного цилиндра").
При наличии у исполнителя достаточных навыков главный тормозной цилиндр можно не снимать полностью, достаточно отсоединить его от усилителя тормозов и отвести вперед, не отсоединяя от него трубопроводы.

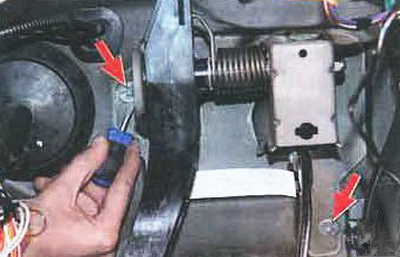

4. Поддев отверткой, снимите два держателя шумоизоляционной накладки...

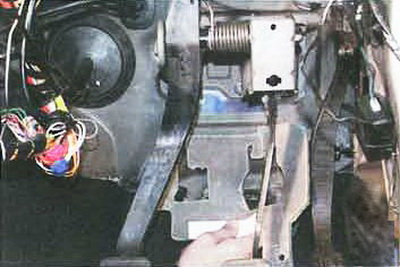

5. ...и снимите накладку.

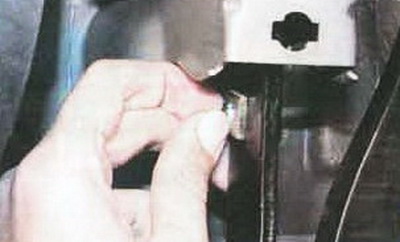

6. Отсоедините от педали тормоза толкатель вакуумного усилителя, для чего отстегните от педали пружинный фиксатор пальца...

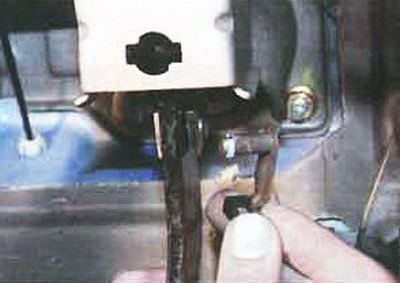

7. ...и,пластмассовое кольцо...

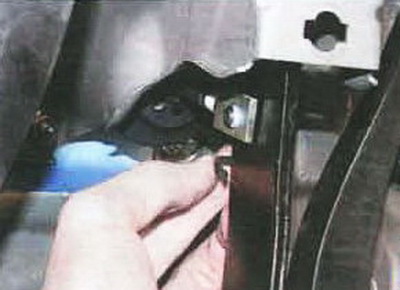

8. ...извлеките палец из отверстий педали и вилки толкателя.

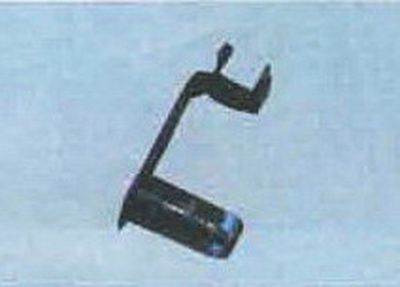

Замените палец вилки толкателя усилителя тормозов, если он изношен или повреждены пружинный фиксатор и стопорное кольцо.

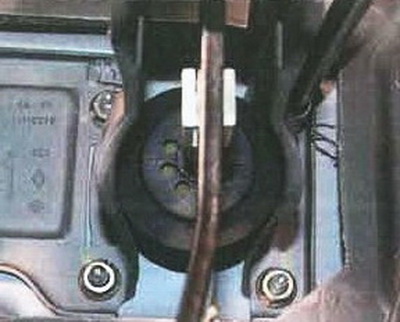

9. Отверните четыре гайки крепления вакуумного усилителя тормозов к щиту передка...

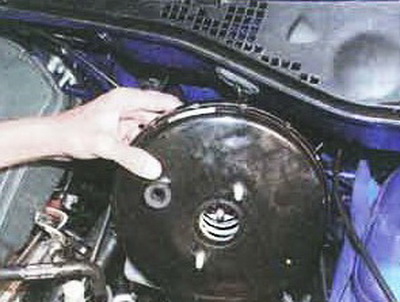

10. ...и снимите вакуумный усилитель.
11. Установите вакуумный усилитель и все снятые детали в порядке, обратном снятию. Перед установкой проверьте регулировочные размеры усилителя (рис. 9.7) и при необходимости восстановите их вращением регулировочного болта штока усилителя (размер X) и вилки толкателя при отпущенной контргайке (размер L).
Рис. 9.7. Регулировочные размеры вакуумного усилителя тормозов: Х=22,3 мм; L=145,8 мм.
12 Если полностью снимали главный тормозной цилиндр, залейте тормозную жидкость и удалите воздух из системы (см. "Прокачка гидропривода тормозной системы").
