Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Помимо этого по метке на шкиве распределительного вала контролируют его положение при регулировке зазоров в приводе клапанов, устанавливая перед регулировкой фазу полного закрытия обоих клапанов 1-го цилиндра.

Выставляйте ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на зубчатом шкиве коленчатого вала (при снятом шкиве привода вспомогательных агрегатов). Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

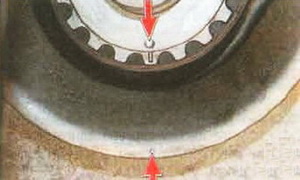

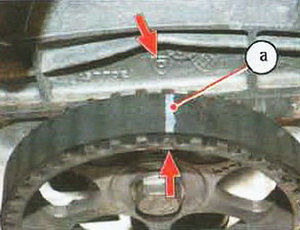

Метка на зубчатом шкиве распределительного вала должна быть совмещена с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia»...

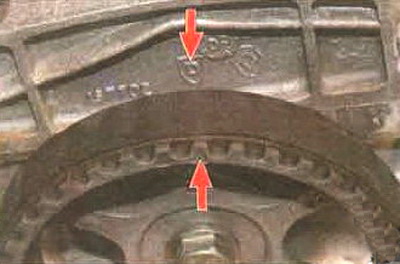

... а метка на зубчатом шкиве коленчатого вала должна быть совмещена с меткой на блоке цилиндров. Она становится видна после снятия шкива привода вспомогательных агрегатов. Риска и круглый выступ на зубчатом шкиве должны совпасть с лункой на блоке цилиндров.

Вам потребуются: торцовые ключи (головки) «на 10» и «на 18».

1. Снимите правое переднее колесо.

2. Снимите верхнюю часть правого брызговика двигателя (см.«Снятие-установка брызговиков и защиты картера двигателя»).

3. Снимите ремень привода вспомогательных агрегатов (см.«Замена ремней привода вспомогательных агрегатов»).

4. Снимите правую опору подвески силового агрегата (см.«Замена правой опоры подвески силового агрегата»).

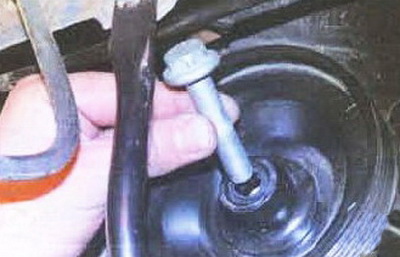

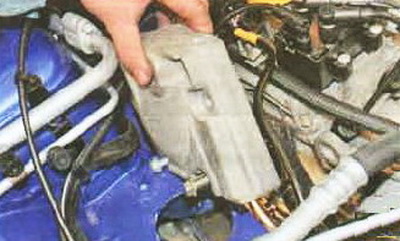

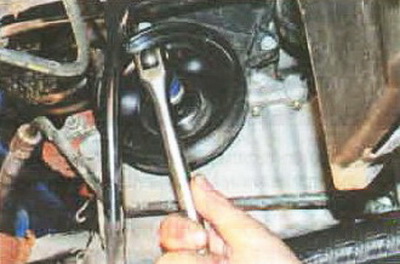

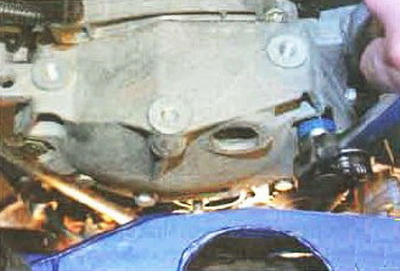

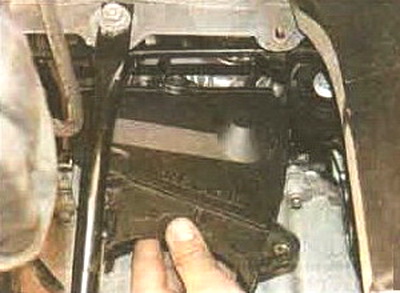

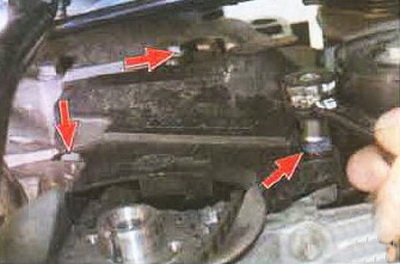

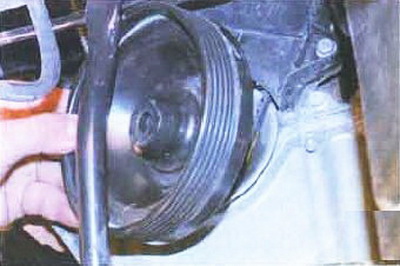

5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма... 6. ...и снимите крышку. 7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совмещения меток на шкиве распределительного вала и крышке головки блока цилиндров. Затем ослабьте затяжку. 8. ... выверните окончательно болт крепления шкива... 9. ... и снимите шкив. 10. Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма. 11. ...и снимите крышку. ВАЖНО Предварительно снимать нижнюю крышку при проверке установки фаз газораспределения необязательно. Это может потребоваться, если выявится нарушение установки фаз и необходимо будет восстановить установку с ослаблением натяжения ремня привода газораспределительного механизма. 12. Проверьте совпадение меток на зубчатом шкиве распределительного вала и на крышке головки блока цилиндров.
